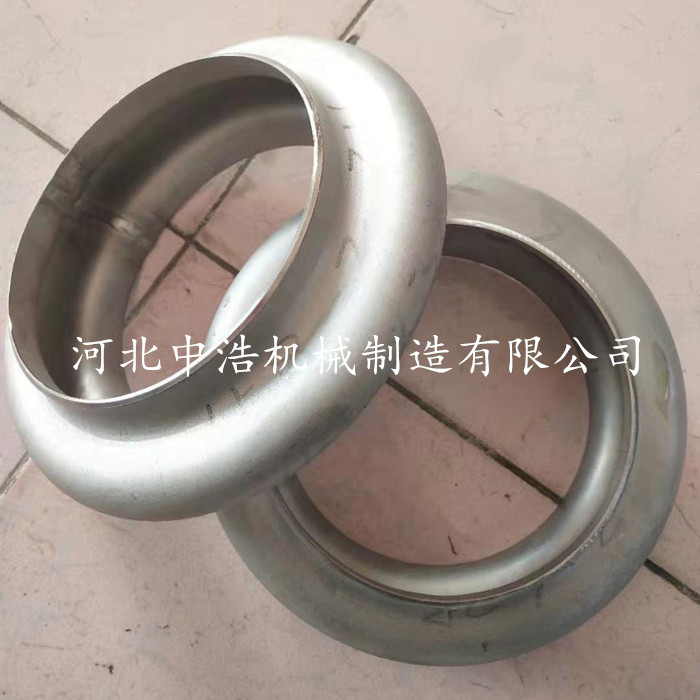

厚壁伸縮節的應力分析及調整方法-中浩機械

　　厚壁伸縮節是壓力容器和管道的一個部件，但其應力狀況與壓力容器和管道卻有很大的不同。這與膨脹節中波紋管特點有關。

　　厚壁伸縮節在內壓作用下要吸收（補償）由於熱膨脹或機械運動引起的位移，能夠充分的變形。厚壁伸縮節的成形過程導致波殼材料金相組織有顯著的改變。波紋的受壓變形產生的經向彎曲應力是波紋管壓力應力的主要成分，另外還有位移應力的影響，因此波紋管的應力分布要比容器複雜的多。

　　試驗發現波紋管涵的側壁在內壓作用下有臌脹、屈服情況。目前尚無法證明它已損壞了波紋管的完整性。但是這種側壁臌脹要以不妨礙波紋管吸收變形的能力為前提。這種輕微的u形狀反而增加了波的強度，也提高了承載能力。

　　因此，厚壁伸縮節的設計規則不能沿用傳統的剛性壓力容器的設計概念。要建立一套適應自身特點的設計概念和方法。

　　厚壁伸縮節能沿軸線方向伸縮，也允許少量彎曲為常見的軸向式波紋管膨脹節，用在管道上進行軸向長度補償。為了防止_過允許的補償量，在波紋管兩端設置有保護拉杆或保護環，在與它聯接的兩端管道上設置導向支架。另外還有轉角式和橫向式膨脹節，可用來補償管道的轉角變形和橫向變形。這類膨脹節的優點是節省空間，節約材料，便於標準化和批量生產，缺點是壽命較短。厚壁伸縮節一般用於溫度和壓力不很高、長度較短的管道上。隨著波紋管生產技術水平的提高，這類膨脹節的應用範圍正在擴大。

　　厚壁伸縮節在安裝前應先檢查型號、規格及管道的配置情況，目的是要_補償器符合設計要求。對於帶內套筒的補償器應該注意使內套筒的方向與介質流動方向一致，對於鉸鏈型補償器，則應該_鉸鏈轉動平麵與位移轉動平麵一致。需要進行“冷緊”的補償器，預變形所用的輔助構件應在管路安裝完畢後才可以拆除。

　　嚴禁用厚壁伸縮節變形的方法來調整管道的安裝_差，以免影響補償器的正常功能、使用壽命及增加管係、支承構件的載荷。水壓試驗結水，並及時將波殼內表麵吹幹。與厚壁伸縮節接觸的保溫材料不能含有氯離子。
