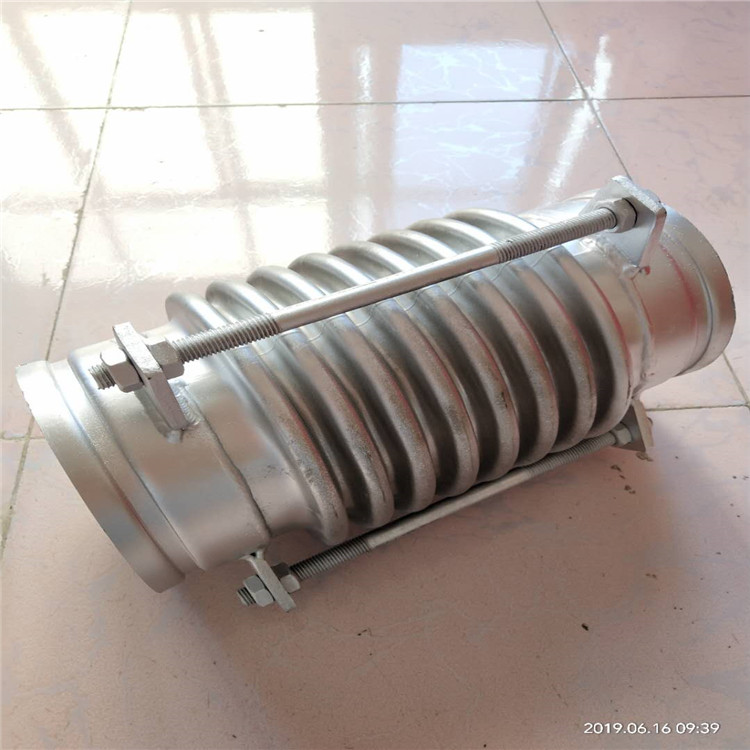

波紋伸縮節-波紋伸縮節在各方麵要求比較嚴格-91成人版機械

　　波紋伸縮節由於是在管道上使用的所以各方麵要求比較嚴格，可是_複雜的管係都能夠選用若幹個固定支架在不同的部位選擇不同的設定，將其分成若幹形狀相對簡單的單獨管段，“Z”型管段和“∏”型管段等，並分別確定各管段的變形及補償量，由於金屬波紋膨脹節的種類很多，正確地選型是非常重要的，因此在管係的總體設計時，應充分地考慮到管線的走向和支撐體係（包括固定管架、導向滑動管架等）的設計和綜合考慮補償器的造型和裝置，以示達到合理、適用、經濟的較佳組合。



　　波紋伸縮節它是以波紋管為核心的撓性元件，在管線上再作軸向、橫向和角向三個方向的補償。軸向型補償器為了減少介質的自激現象。在產品內部沒有內套管，在很大程度上限製了徑向補償能力，故一般僅用以吸收或補償管道的軸向位移（如果管係中確需少量的徑向位移，可以訂貨時予以說明其徑較大位移量）：橫向位移補償器（大拉杆）主要吸收垂直於補償器軸線的橫向位移，小拉杆橫向位移補償器適合於吸收橫向位移，也可以吸收軸向、角向和任意三個方向位移的組合：鉸鏈補償器（也稱角向補償器）。它以兩上或三個補償器配套使用（單個使用鉸鏈補償器沒有補償能力），用以吸收單向平麵內的橫向變形，萬向鉸鏈（角向）補償器，由兩個或三個配套使用，可吸收三維方向的變形量。

　　波紋伸縮節生產_化波紋管類組件是量大麵廣的常用彈性元件，它們的生產製造技術比較特殊，加工工序較多。為了提高生產效率和降低製造成本，國內外均采用_化集中生產的方式。目前，對於像金屬波紋管，金屬軟管，波紋伸縮節，波紋換熱管等生產批量較大的產品，大多由_化生產廠供貨；而那些通用性較差，技術要求高的彈性元件，如深波波紋管，高精度膜片膜盒等，一般采取進口或由高水平的_生產商製造。

　　波紋伸縮節在組焊過程中要對以下各項進行查驗：波紋管直邊段內外徑的尺度公關應契合GB1804中H12級需求。波紋膨脹節與管道（或設備）的銜接法蘭和端管的尺度及技術需求應契合相應的規範。端管銜接時，兩頭管口應開30度±2.5度的坡口。

　　波紋膨脹節的端管為鋼板卷製電焊管時，端管的外接端四周長公役和圓度公役應契合公役表。波紋管與端管（或法蘭）等相連的環焊縫應選用鎢_氬弧焊或熔化_氟弧焊，波紋管單層壁厚大於2mm時可選用電弧焊。

　　拚裝波紋伸縮節時應對波紋管采納保護措施，避免焊接電弧燒穿波紋管和焊渣飛濺到波紋管上。膨脹節各部位的焊縫不得有裂紋、氣孔、夾渣等缺點，咬邊深度不得大於0.5mm.波紋伸縮節承壓焊縫焊接之後，應對承壓焊縫進行壓力實驗，實驗壓力為規劃壓力的1.5倍。依據膨脹節的容積巨細，保壓10-30min，查看膨脹節各部位有無滲漏，受壓時zui大波距與受壓前波距之比不_越1.15。

　　波紋伸縮節組焊後應進行外觀和幾許尺度的查驗。波紋伸縮節兩頭麵同軸度公役；當公稱通徑小於等於500mm時，為5mm;當公稱通徑大於500mm時，為公稱通徑的1%，且小於等於10mm。膨脹節兩頭麵與主軸線筆直度公役為公稱通徑的1%，且小於等於3mm。

　　由於管道連接補償用波紋伸縮節，則要求耐壓耐蝕性和相應的補償量。河北91成人版機械為了_產品質量，對波紋伸縮節類組件生產製造過程相當嚴格。
